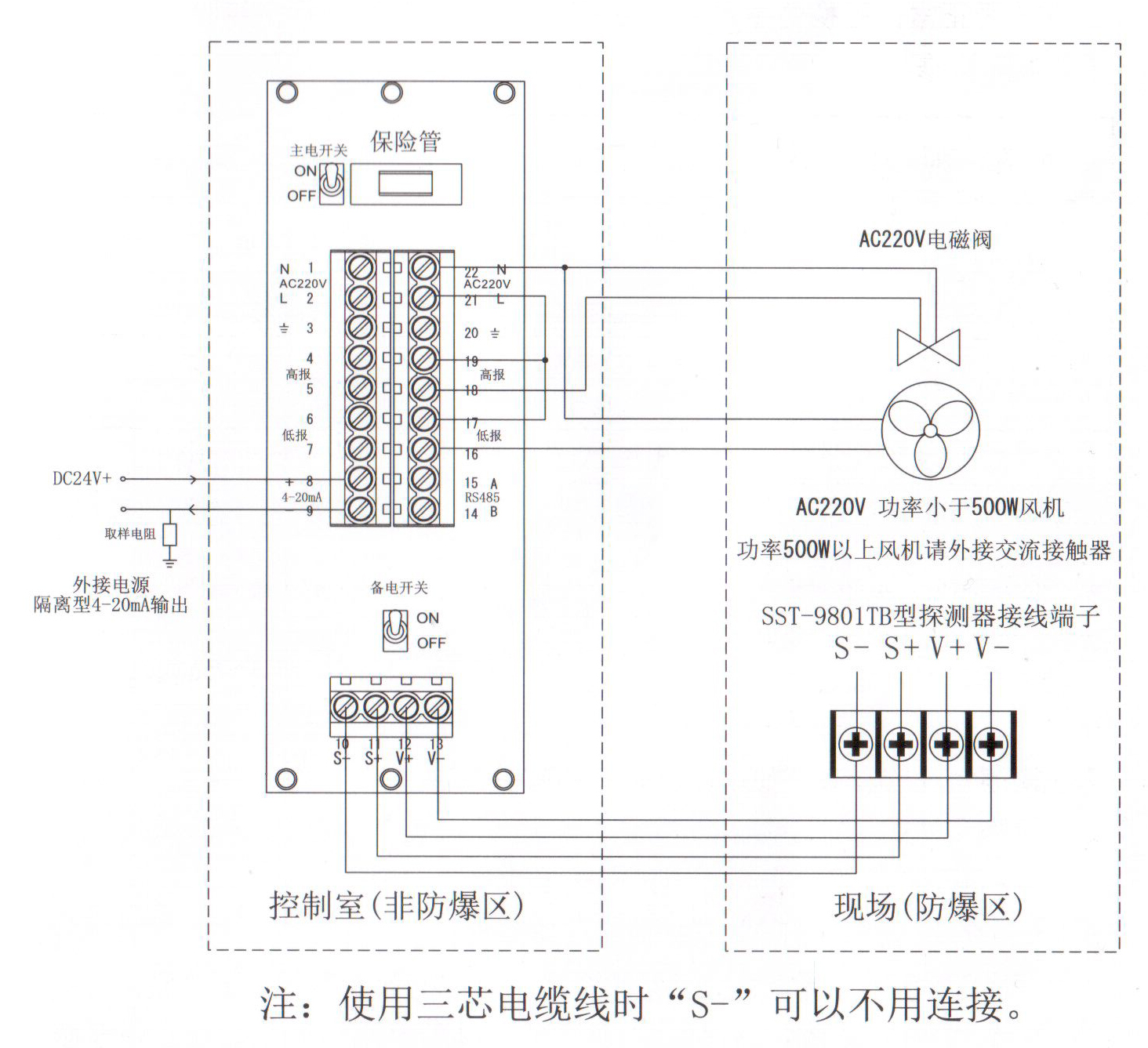

可燃氣體報警器怎么接線(接線圖圖解)
當用戶在收到氣體報警設備的時分，會發現有的設備在接線的時分用的是二個口的接線柱、有的是三個端口的接線柱，還有的是四個口的接線柱。依照接線口的不同，我們把可燃氣體報警器分成二線制、三線制、四線制三種布線結構的布線體系。那么，這三種布線機構的都有什么差異呢?
二線制是指氣體報警控制器和可燃氣體探測器之間的通訊是用一根雙絞線鏈接的。接線時，首先需求從氣體報警控制器T+、T-甩出一根主線;然后從探測器的T+、T-引線出來就近接到這根主線上，選用并聯的接線辦法。此類型報警設備選用的是M-BUS通訊協議，是現在最盛行的報警通訊辦法。優點：安裝接線簡單、布線經濟、節省人工，需求做好線纜屏蔽。
可燃氣體報警器二線制、三線制和四線制接線的差別
三線制是指氣體報警控制器和可燃氣體探測器之間選用的是三芯線纜，常見的是赤色、黃色、黑色，對應兩頭設備的+24、IO、GND(電源正極、信號、電源負極)。此類型的報警設備選用的是4-20mA規范通訊協議，能夠直接上傳DCS或者PLC體系。長處：一一對應，監控布線不容易出錯，能夠直接上傳，無需信號轉換。
四線制是指氣體報警控制器和可燃氣體探測器之間選用的是四芯線纜，其中兩根是電源線(+24、GND)，兩根是信號線(LA、LB)。此類型報警設備的通訊采取的是RS485協議，適用于大型多點位報警體系。要求電源線要粗些，信號線纜要求不大，只要做好屏蔽就能夠(假如現場沒有大功率電氣干擾信號傳輸的話，能夠購買普通國標線即可)。接線辦法同二線制。長處：體系巨大、內置備電電源，信號傳輸安穩。-現在優于接線雜亂，用線較多，已逐漸被二線制所取代。
可燃氣體報警器怎么接線
1、翻開探測器維護蓋，捅開隔閡，刺進連接線；
2、連接線刺進探頭端子（藍線—負極綠線—S極褐線—正極)，擰緊固定螺絲。需求注意的是：探測器線序與控制器線序需共同；
3、插回端子，擰緊探測器維護蓋；
4、翻開控制器，從底部線口，刺進連接線，連接線刺進探頭端子（藍線—負極綠線—S極褐線—正極)，擰緊固定螺絲，接通電源；
5、翻開控制器電源，60秒預熱自檢，模擬可燃氣（規范氣—氫氣）；
6、探測器檢測到可燃氣體，宣布聲光報警；
7、控制器收到探測器信號，宣布聲光報警。
